恒溫恒濕實驗室是將某一實驗室通過某些專用設備和技術方法,使其室內溫濕度符合某一調濕和試驗用標準大氣的要求。恒溫恒濕實驗室是生產企業的產品質量檢驗與商品質量檢驗把關的基礎設施。

一、恒溫恒濕實驗室的用途

恒溫恒濕實驗室廣泛應用于棉紡、毛紡、化纖、紙張、包裝、煙草生產企業以及質檢、纖檢等部門,按照ISO和GB有關標準規定,紡織品、紡織原料、紙張、紙品和紙箱等商品的物理項目的檢驗必需在標準大氣條件下進行。

紡織品和紡織原料檢驗的標準大氣按ISO139和GB6529標準規定,溫度20±2 ℃,相對濕度65%±2%;

紙張、紙品和紙箱類商品檢驗的標準大氣按照ISO187和GB10739標準規定,溫度23±1℃,相對濕度50%±2%。

除了常規溫濕度的恒溫恒濕實驗室,還有其它特殊的5-18℃低溫、30-80℃高溫、相對濕度要求小于40%RH低濕、相對濕度高于80%RH的高濕等特殊要求的恒溫恒濕實驗室。




二、恒溫恒濕實驗室方案的設計要點

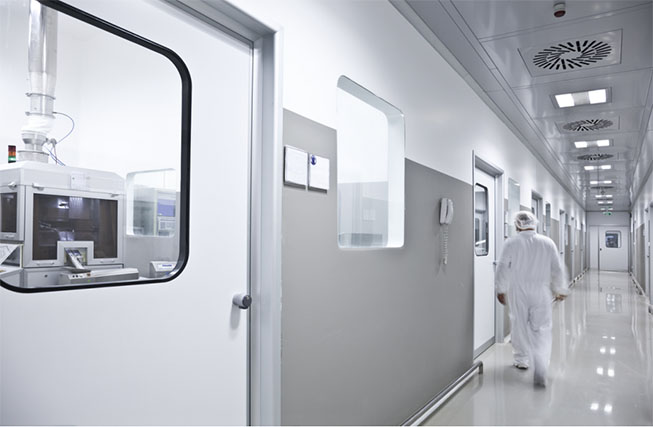

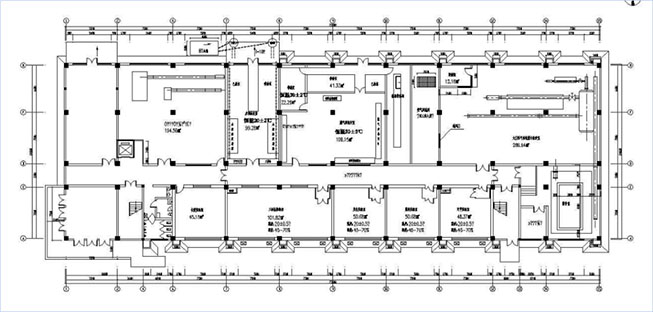

實驗室的整體規劃,涉及范圍極廣,要考慮到以下要求:需建筑、水電、空調、實驗室使用者等各項專業技術人員共同參與規劃。

1、設計目的:

為實驗室設備創造一個既能確保其穩定可靠運行,又能滿足用戶使用要求及工作人員身心健康的工作場所。

2、總體設計:全面考慮各專業之間的關系,進行嚴格的協調,做到不錯,不漏,不碰。3、具體設計:

采用國內外先進技術,選用既先進,性能價格比又合理的環保設備和材料,融入人性化的設計理念。

恒溫恒濕實驗室總體設計規劃要點:(1)溫濕度控制范圍;(2)溫濕度控制精度;(3)潔凈度要求;(4)照度要求;(5)設備的熱濕量范圍;(6)空調送回風方式;(7)空壓之平衡措施;(8)引入新風的必要性;(9)系統排氣的必要性;(10)保溫隔熱的措施;(11)設施與動力的配置;(12)靜電、振動及噪音;(13)設備空間與空調間;(14)進出通道及更衣緩沖區的布置;(15)足夠的維護保養空間;(16)室內凈高與樓板載重;(17)公害、污染與防災;(18)安裝及運轉成本的衡量;(19)美觀性要求;(20)安裝成本與工期控制;(21)運轉成本;(22)維護性與彈性等因數。

三、恒溫恒濕實驗室運行特點
1、恒溫恒濕實驗室,采用直接蒸發式獨立的恒溫恒濕空調系統,具有系統簡單、便于調節、操作方便、節能等優點。在工程設計中,要根據實驗室的溫濕度精度要求合理選擇系統,盡可能把房間的負荷計算詳細并選取匹配的恒溫恒濕機組。

2、為了滿足室內恒溫恒濕精度的要求,恒溫恒濕空調房間的換氣次數大,根據經驗,±2℃的恒溫室,換氣次數約10~15次/h;±1℃的恒溫室,換氣次數約15~20次/h;±0.5℃的恒溫室,換氣次數約>20次/h;±0.2℃的恒溫室,換氣次數約>30次/h。

3、氣流組織設計也是影響恒溫室精度的主要因素之一,在高精度的恒溫恒濕室內設計氣流組織應考慮一下原則:合理的氣流組織流程,充分發揮送風氣流的冷卻或加熱作用;建立一個穩定均勻的溫度場,以保證在氣流到達工作區時,其平均溫度與工作區的溫度差不超過允許的溫度波動值;氣流到達工作區時,其流動速度在0.25m/s左右。±2℃及±1℃高精度的恒溫恒濕實驗室,采用全孔板和局部孔板送風,下部均勻回風,效果較好。

4、在恒溫恒濕實驗室建造中,其保溫密閉性也是非常關鍵的;保溫密閉性良好的實驗室具有節約能量、提高溫濕度精度、降低運行費用等優點。


四、恒溫恒濕實驗室組成部分

高精密恒溫恒濕實驗室系統主要應用于紡織品檢測系統、紙張檢測、計量標定、涂料檢測、包裝檢測、精密加工、三坐標檢測、科研機構等。隨著對質量控制的要求越來越嚴格,恒溫恒濕環境的需求越來越大,應用的領域也越來越寬廣。

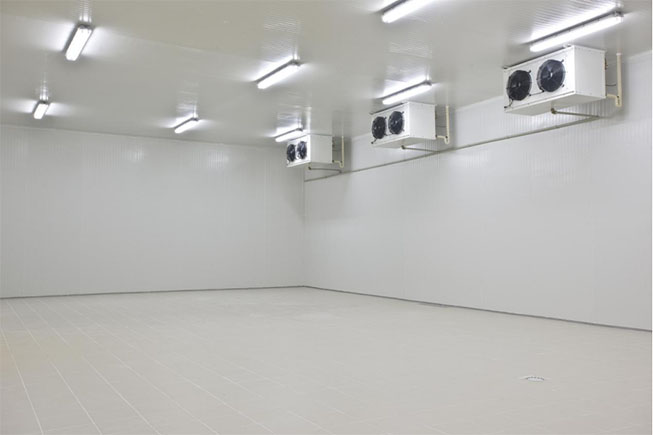

1、實驗室裝修:

要求嚴格的保溫隔濕性能,建議實驗室四個立面采用彩鋼復合板(為了滿足防火要求,一般采用巖棉彩鋼板。但是巖棉保溫性能差,最好是在巖棉彩鋼板外側再加封一層酚醛鋁箔保溫板,增加外墻保溫性能,能夠有效的節能減耗),為了保證密閉性,頂面應采用彩鋼板密封,在頂面再加封酚醛鋁箔板保溫,地面則采用酚醛保溫板進行保溫隔濕處理;對于透視窗,要求采用雙層中空玻璃窗。

2、實驗室空調

實驗室空調是溫濕度控制的心臟,要求精度高,故障率低。所以必須要求空調能調節制冷量,目前市面上有兩種方式:變頻調節和冷凍水調節方式。

變頻調節:實際上就是通過改變供電性質而改變壓縮機的功率,讓壓縮機實現低負荷工作或者過負荷工作,同時調節制冷系統的節流量,所以必須添加非常多的繁瑣的環節,而且各環節必須完美匹配,否則出現故障?,F(xiàn)實也的確如此,故障率非常高。

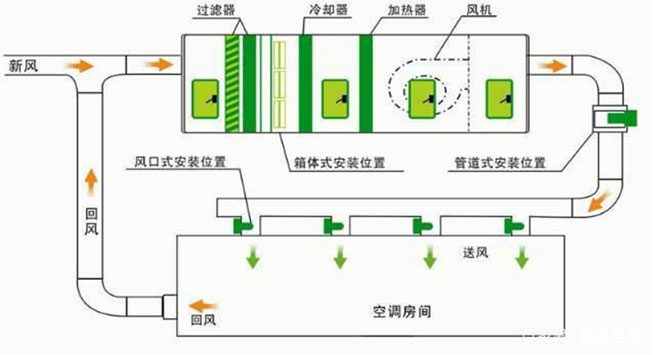

冷凍水型機組:采用7℃左右的冷水作為冷源,通過電動閥開大或者關小來控制水流量,從而輕易控制制冷量,而電動閥結構象家用水龍頭一樣簡單,所以故障率幾乎為零,控制效果最為穩定。通過合理計算房間的熱濕負荷和空氣露點來匹配好風量、冷量、加熱量、加濕量,在通過PLC控制各個部件的無級調控,在選擇靈敏度高線性好的傳感器,可以做到溫度±0.5℃,濕度±2%。此種方式需要通過每個實驗室的實際面積和負荷來進行計算匹配,所以沒有標準成型機組,都為定制加工型。一般都用組合式空調箱組合配比來實現,所以缺點是占地面積較大,整個系統穩定性差,系統維護復雜,出現問題后修復困難。

3、通風方式

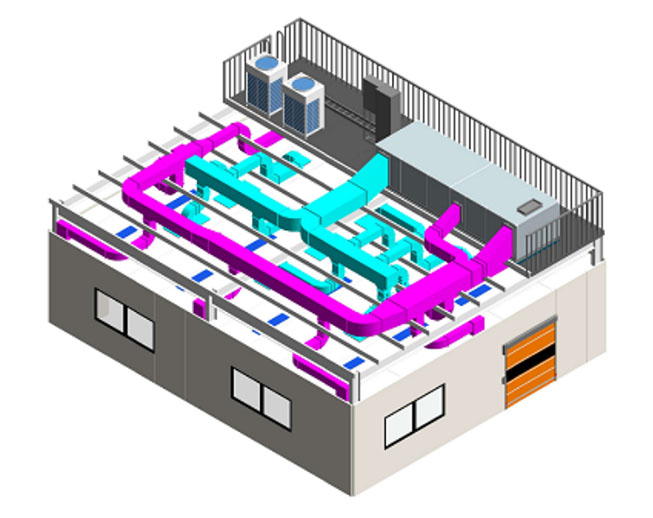

通風方式經歷過好幾個歷史階,從最初的底出風,到上自然送風,到上散流器送風,到現在最先進的上風管+微孔天花送風,下地板回風方式,整個實驗室送風柔和、均勻,溫濕度控制非常穩定。


4、新風系統

新風系統的第一作用是為工作人員提供生理新鮮空氣,其對實驗室溫濕度的穩妥定性也功不可沒,也是必不可少的設備:為了讓實驗室不受外界的干擾,必須向?qū)嶒?yàn)室提供新風,以保持實驗室氣壓為正,這樣外界的空氣進入不了實驗室,確保實驗室長年溫濕度穩定。

五、空調技術參數

控制精度達:溫度精度±1.0℃,濕度精度達±2.0% 以內的恒溫恒濕空調,稱為高精密恒溫恒濕空調。因這類空調大多用于造紙、紡織、制藥、煙草、電子、計量等對溫濕度特別敏感的領域的實驗室,所以又稱實驗室專用空調。
六、恒溫恒濕實驗室保養
1、應當建立系統使用文件 ,便于系統維護。使用文件應該是開始和結束的記錄系統每次運行時間 (日期), 類型的測試和環境溫度 ; 當系統發生故障時 ,故障現象應該在盡可能多的詳細描述 ;系統維護的內容 ,維護也應該盡可能詳細的記錄。

2、輸入類型、 溫度和濕度測試系統必須由人員操作和維護。嚴格遵守規則 ,系統操作,以避免他人違反操作系統。

3、步入式溫度和濕度測試系統主體應注意保護 ,避免使用強碰撞尖銳或鈍損壞測試設備。

4、步入式溫度和濕度測試系統在很長一段時間沒有停機 ,影響系統的有效使用壽命,因此,系統啟動運行至少每隔 10 天; 不要一遍又一遍地在很短的時間內使系統停止運行 ,開始時間應小于每小時 3 次,每次開啟 ,停止時間間隔不小于 3h; 低溫時不允許開門進入類型溫度和濕度測試系統 ,以防止損壞門密封條。

5、漏電、過載、短路保護 ,漏電開關特性的工廠設置 ,使用不調整 ,以免影響性能 ;漏電開關由于短路休息后 ,需要檢查的接觸 ,嚴重的損失如果主要接觸或一些坑 ,需要修復。

6、放置在步行從空調溫度和濕度測試系統測試產品吸入通道 ,排氣口應該有一定的距離 ,以免阻礙空氣流通。

7、超溫保護器動作測試,超級溫度保護器溫度低于體溫 ,如果出現 E0.0 報警和的嗡嗡聲 ,表示其功能正常。完成測試 ,溫度應該保護設置正確 ,否則可能會導致不適當?shù)臅和!?/span>

8、實驗室每月定期的主要電源開關 ( 漏電斷路器 )測試,以確保這個開關負載下的漏電保護器的使用能力。具體的步驟 ,首先,請確認 “ON”的總電源開關 ,即電力系統,請按下測試按鈕。如果剩余電流斷路器的開關桿下降 ,這個功能是正常的。

9、為了確保正常的和干凈的冷卻水供水 ,每 30 天清洗一次冷卻器冷卻水過濾器、清洗水冷卻塔時 ,當?shù)氐目諝赓|(zhì)量較差 ,空氣中高濃度的粉塵 ,一般 7 天左右應該冷卻水塔水箱清洗。

10、步入式試驗室是檢測產品是否耐高溫、低溫或恒定濕熱試驗。為工業生產廠家的批量或者大型零件、 半成品、成品提供了溫濕度環境測試的條件。


控制系統做為步入式恒溫恒濕實驗室的核心,它決定了試驗設備的升溫速率, 精度等重要指標?,F(xiàn)在試驗設備的控制器大都采用 PID 控制,可進行各種復雜的程序設定??刂葡到y(tǒng)可選擇由 RS-232 界面與電腦連線,使用者可以在電腦熒幕上設計程式,收集測試資料與記錄,呼叫程式執行,遙控機器開關等功能。步入式試驗室具有時序記號接點功能, 可使運轉過程中, 對外輸出控制接點, 提供使用者進行動態試驗與電腦監控。異常狀況發生時,控制器熒幕上即時自動顯示故障狀態,切斷電源開關,并提供故障排除方法。
