石油化工行業是我國經濟發展的重要支柱產業，石油化工實驗室的功能需求也非常大，石油化工廠的分析化驗是生產過程中較為重要的環節之一，不僅可以分析出生產原輔料和出廠產品，而且還要及時的分析測定生產過程的物料，以確保穩定的生產過程。因此，實驗室設計是化工廠設計中不可或缺的組成部分。石油化工實驗室建設不同于一般的民用建筑，它對建筑物的位置、平面布局形式、防塵、防震、配套設施都有嚴格的要求，需要設計者根據標準規范，結合設計經驗，與建筑結構及分析化驗人員密切合作，周密妥善地研究設計方案使實驗室能夠滿足分析化驗工作的要求。
一、石油化工實驗室主要的檢測項目有以下幾點：
1、進場原料、輔助材料、添加劑、催化劑以及化學藥品質量規格分析;
2、工藝裝置生產控制分析;
3、出廠產品的質量檢測和監督檢查;
4、公用工程的介質指標分析;
5、分析用標準溶液和試劑的配制;
6、分析儀器設備的日常維護。
石油化工實驗室規劃設計建設選址標準：
1)應具有水源、電源、信息交換、消防安全保障的條件及措施。
2) 應避開噪聲、振動、電磁干擾和其它污染源，或采取相應的保護措施。對工作自身產生的上述危害，亦應采取相應的環境保護措施，防止對周圍環境的影響。
二、石油化工實驗室建筑裝修要求
1) 規劃面積指標應按 《科研建筑工程規劃面積指標》和《石油化工中心化驗室設計規范》SH／T3103-2009的規定執行。油化實驗室分簡化分析室、色譜分析室，面積不宜低于40m ，凈高不宜低于2.8Om ，設置空氣調節時，不應低于2.4m ，窗臺高度一般應≥0.9m ，房間窗地面積比不應小于 1：6。
2) 應配置相應的貯藏室，儲藏室應設置在背光通風的位置，不應留太多窗，最好居高布置，窗下沿距地面2m 為宜。油化實驗室應考慮緊急疏散的問題，實驗室門寬度不應小于1m 并設有安全門，高度不應小于2.1Om。實驗室內通道要求順暢，防止發生危急情況時，出現通道堵塞現象，設計時常用島型、半島型、L字型、u 字型等實驗室布局方案。主通道、兩個中央臺雙面操作，間距大于1.5m，邊臺單向距離大于1.3m。

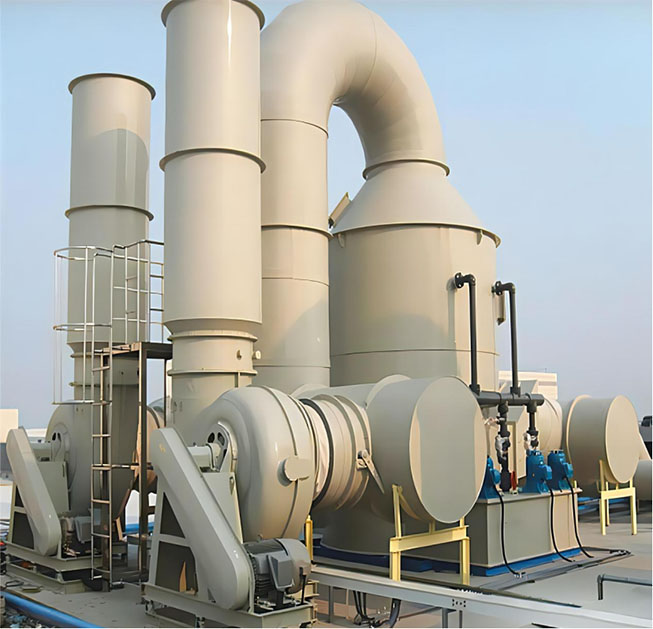

3) 實驗室要滿足防火、防潮、防腐等要求具備通風、凈化、消毒、無菌等功能;地面應堅實耐磨、防水防滑、不積塵，且具有耐酸、堿腐蝕的性能;墻面應光潔、無眩光、不起塵;實驗室不宜吊頂。宜利用天然采光，且盡量避免陽光直射，實驗室應考慮預留排風管道及獨立的排污管道，對試驗產生的有毒有害氣體液體要做到二次處理排放，達到排放標準。
三、石油化工實驗室總體布局

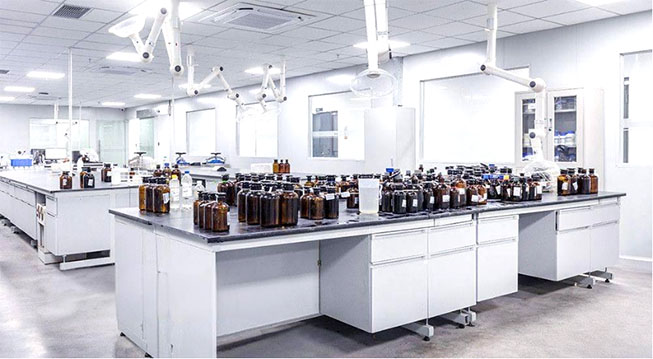

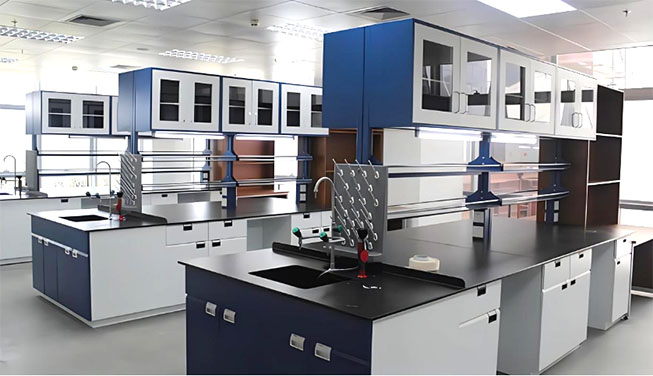

實驗室中央通常設置中央實驗臺，臺上設置試劑架，中央實驗臺的縱向側面或中間設置洗滌臺 (洗滌臺設置靠近水源)。中央實驗臺的正向和縱向一側設置試驗邊臺、試劑架、組合架、吊柜等，另一側靠墻設置通風柜 (通風柜的位置應便于通風管道的連接)、干燥架、藥品柜、器皿柜。大門的左側通常放置安全設備，洗眼器、滅火器等。試驗臺與側墻之間的凈距不應小于1.20m，與大門的凈距不應小于1.20m。
四、石油化工實驗室建設中容易出現的問題
1)流程規劃不合理，造成實驗室人員操作不便利;
2)通風方案不合理，油品中的苯類烴類化合物，酸堿揮發性氣體排放不出去，造成實驗室異味太大。
3)控制方式不合理，石油化工中心實驗室通排風量太大，造成能耗過高。
4)供氣設計不合理，石油化工中心實驗室儀器用氣較多，設計不合理存在火災或者爆炸的危險。
五、主要儀器配置
液體石油產品烴類測定儀
ü 紫外熒光硫含量測定儀
ü 潤滑脂和石油脂錐入度測定儀
ü 庫侖法硫含量測定儀
ü 原油水含量測定儀（雙聯）
ü 柴油檢測儀器
ü 全自動閉口閃點測定儀
ü 恩格拉粘度測定儀
ü 全自動酸值測定儀
ü 抗乳化性能測定儀
六、石油化工實驗室規劃設計原則：
布局需要符合試驗流程的規律，從樣品接收、樣品暫存、試劑和耗材儲存、前處理和準備、樣品分析測試、清洗到廢物回收和處理，都須有一個清晰的流程，要區分人流和物流，以及清潔物流和污染物流。
1、把同類實驗室組合在一起，例如把化學分析實驗室集中布置在一起，以便于通風、排污措施的集中設置以及一些輔助儀器的共同使用，避免重復投資；氣相色譜、液相色譜等有溫度、濕度和潔凈度要求的實驗室集中布置在一起，便于集中布置空調設施。
2、把工程管網較多的實驗室組合在一起，例如有氣源要求的儀器分析室應布置在一起，這樣從鋼瓶間或外管過來的氣體管道就能集中安排在一起，便于敷設、管理和檢修。
3、把有隔震要求的實驗室組合在一起，且一般宜設于底層。例如將天平室和儀器室盡量集中布置在底層，并采取減震措施。
4、把有潔凈要求的實驗室規劃一塊。
5、把有害的物質，所產生的實驗室組合在一起。
6、把輔助實驗室如天平室、高溫室、樣品處理室等應就近布置在常用的實驗室旁邊。
七、石油化工實驗室規劃方案：
1.實驗室裝修：
要求嚴格的保溫隔濕性能，為了滿足防火要求，可選用彩鋼板，增加外墻保溫性能，為了保證密閉性，頂面也應采用彩鋼板密封，地面則采用酚醛保溫板進行保溫隔濕處理，對于玻璃窗，要求采用雙層中空玻璃窗。
2.實驗室空調：
是溫濕度控制的心臟，要求精度高，故障率低，所以要求空調能調節制冷量，目前主要有兩種方式：變頻調節和冷凍水調節方式。
變頻調節：實際上就是通過改變供電性質而改變壓縮機的功率，讓壓縮機實現低負荷工作或者過負荷工作，同時調節制冷系統的節流量，所以須添加非常多的繁瑣環節，而且各環節須匹配好。
冷凍水型機組：采用7度左右的冷水作為冷源，通過電動閥開大或者關小來控制水流量，從而輕易控制制冷量。通過合理計算房間的熱濕負荷和空氣來匹配好風量、冷量、加熱量、加濕量，通過PLC控制各個部件的無極調控，選擇靈敏度高線性好的傳感器，可以做到溫度±0.5度，濕度±2百分之。此種方式需要通過每個實驗室的實際面積和負荷來進行計算匹配，所以沒有標準成型機組，都為定制加工型。
3.通風方式：
從開始的底出風，到上自然送風，到上散流器送風，到現在常用的送風管+微孔天花送風，下地板回風方式，讓整個實驗室送風柔和、均勻，溫度控制穩定。
4.新風系統：
是為工作人員提供新鮮空氣，它對實驗室溫濕度的穩定性也較重要，是必不可少的設備；為了讓實驗室不受外界的干擾，須向?qū)嶒炇姨峁┬嘛L(fēng)，以保持實驗室氣壓為正，這樣外界的空氣進不了實驗室，確保實驗室常年溫度穩定。
